| 类型电源模块 | 电源电流200mA |
| 电源电压5V | 针脚数4 |
| 用途智能家居(单火线电源模块,零火线模块),小家电(待机电源),电表,工业控制，通讯，汽车电子，照明灯等领域(模块化产品包括:超微功耗电源模块,单火线电源模块,智能家居电源模块,LED驱动电源模块,RGB电源模块,超低功耗电源模块等等......)。 | 品牌迅迪电子 |
| 型号PI-05V-B4 | 封装SIP4 |
| 功率空载时功耗小于5mW | 批号885935 |
展开

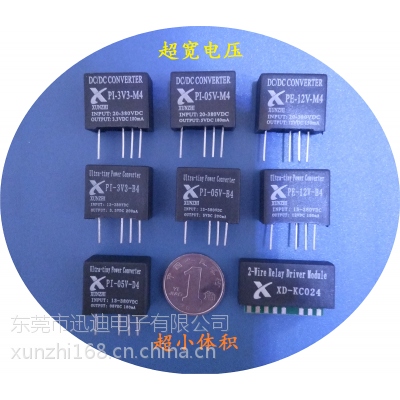

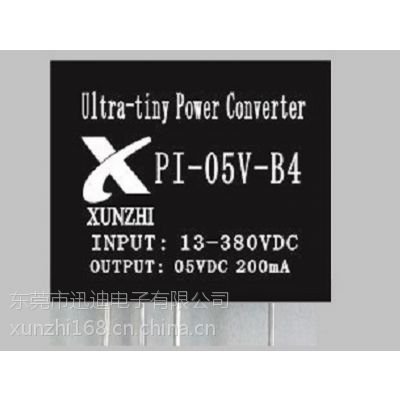

迅迪电子智能家居电源模块PI-05V-B4
智能家居电源模块PI-05V-B4宽电压 微功耗电源模块
概述：
智能家居电源模块为本公司研发的第四代超低功耗,超宽范围输入的DC—DC电源模块，具有转换***, 体积小，高低温度特性好, 带负载能力强, 另有短路保护等功能。该电源模块以较低的生产成本为您提供十分***的性能,普遍适用于任何非隔离型家电产品和智能家居产品等。
产品特性：
宽输入电压:输入工作电压范围13~380VDC，适应各种电网环境的应用;
低输出纹波：内部集成LDO电路，使得输出纹波更小;
保护功能： 过流与输出短路保护;
超低功耗：典型待机功耗小于5mW(带载100uA时),满足对功耗***严格产品的需要;
较高输出电流：此款为普通版产品,输出电流200mA,可满足大部分普通产品应用要求;
超小体积: 可放入对体积要求比较严格的产品。
产品应用：
可用于非隔离式供电产品的应用(如小家电之非隔离低压电源等);
智能家居电源模块可用于对电源功耗要求***苛刻的单火线智能家居产品(如单火线取电智能开关等)；
可替代低效率的阻容降压供电电路(如白色家电，智能电表，自动化仪表电源等)；
低功耗要求电器的待机电源(如绿色环保节能型电器之超低功耗待机电源等)。
型号说明：
PI_05V_B4
PI ：产品类型
PI = 内部集成LDO
PE = 内部不集成LDO
05V： 输出电压，可选 3.3V;5V;
B： 产品级别（依输出电流大小等参数分类）:B-标准版
4： 设计版本: 4-版本4.0
引脚说明：
引脚编号 | 功能描述 | 备注 |
1 | 直流电压输入 | |
2 | 地(GND) | |
3 | 内部LDO输入滤波电容 | 禁止该脚对地短路,否则可能导致模块***性损坏 |
4 | 电压输出 |
提示：
因该模块为宽电源供电电源模块，其中将涉及到高电压，为了你的人身与设备安全，在上电测试过程中强烈要求使用交流隔离电源来供电。
详细规格书下载: /product/product53.html
标签: 智能家居电源模块 智能开关电源模块 智能开关电源
